مقدمه

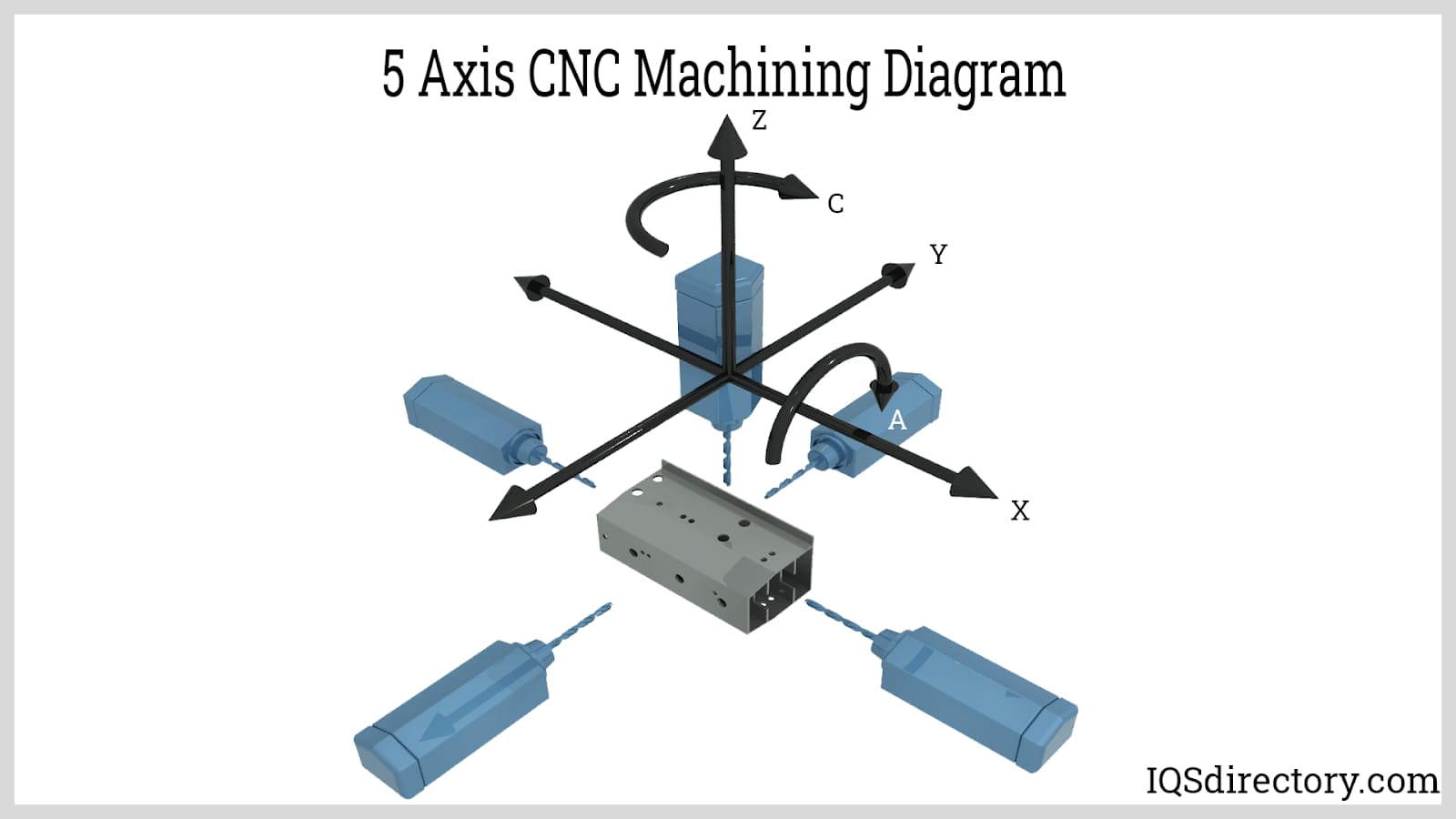

در دنیای مهندسی مکانیک و ساختوتولید، دستیابی به قطعاتی با هندسههای پیچیده و دقتهای ابعادی بسیار بالا، همواره یک چالش بزرگ بوده است. ماشینکاری ۵ محوره به عنوان یکی از پیشرفتهترین روشهای تولید با حذف محدودیتهای حرکتی، انقلابی در صنعت ایجاد کرده است. در این روش، ابزار برش علاوه بر سه محور خطی استاندارد (X، Y و Z)، حول دو محور چرخشی (معمولاً A و B یا C) نیز حرکت میکند.
این قابلیت به دستگاه اجازه میدهد تا قطعه را از زوایای مختلف بدون نیاز به باز و بسته کردن مجدد (Re-fixturing) ماشینکاری کند. برای کارفرمایان صنعتی و متخصصان فعال در مکاتیمز، درک اینکه چه زمانی باید از این تکنولوژی استفاده کرد، نه تنها باعث بهبود کیفیت محصول نهایی میشود، بلکه میتواند هزینههای تولید را در پروژههای پیچیده به شکل چشمگیری بهینهسازی کند.
ماشینکاری ۵ محوره چگونه کار میکند؟
در ماشینکاری سنتی ۳ محوره، ابزار فقط در راستای محورهای اصلی حرکت میکند. اما در ماشینکاری ۵ محوره، میز کار یا کلهگی دستگاه (Spindle) قابلیت چرخش دارد. این یعنی ابزار میتواند همیشه عمود بر سطح قطعه باقی بماند، حتی اگر سطح قطعه دارای انحنا یا زوایای خاص باشد.
این تکنولوژی به دو صورت 'موقعیتدهی' (Positional 5-axis) و 'همزمان' (Simultaneous 5-axis) اجرا میشود. در حالت همزمان، هر ۵ محور به صورت پیوسته با هم حرکت میکنند که برای تولید سطوح بسیار پیچیده مانند پرههای توربین یا ایمپلرهای خاص ضروری است. در مکاتیمز، متخصصان طراحی و تولید با استفاده از نرمافزارهای پیشرفته CAD/CAM، مسیر حرکت ابزار را برای این دستگاهها شبیهسازی میکنند تا از برخورد احتمالی ابزار با قطعه جلوگیری شود.
مقایسه ماشینکاری ۳ محوره و ۵ محوره
| معیار | ماشینکاری ۳ محوره | ماشینکاری ۵ محوره |
|---|---|---|
| پیچیدگی قطعه | محدود به سطوح تخت و ساده | مناسب برای سطوح منحنی و پیچیده |
| تعداد تنظیم (Setup) | بالا (نیاز به چرخش دستی قطعه) | بسیار کم (تولید در یک مرحله) |
| دقت ابعادی | متوسط | بسیار بالا به دلیل عدم جابجایی قطعه |
| هزینه عملیاتی | پایینتر | بالاتر (بسته به پیچیدگی قطعه) |
چه زمانی به ماشینکاری ۵ محوره نیاز داریم؟
- زمانی که قطعه دارای سطوح منحنی پیچیده (مانند قطعات هوافضا) است.
- وقتی تلرانسهای ابعادی بسیار سختگیرانه هستند و باز و بسته کردن قطعه باعث خطا میشود.
- زمانی که میخواهیم زمان تولید (Lead time) را با کاهش تعداد دفعات تنظیم دستگاه کاهش دهیم.
- وقتی نیاز به استفاده از ابزارهای کوتاهتر و صلبتر برای افزایش کیفیت سطح نهایی داریم.
- در پروژههایی که هزینه تولید بالا به دلیل تیراژ پایین یا حساسیت قطعه، توجیهپذیر است.
نقش نظارت فنی در پروژههای ۵ محوره
به دلیل پیچیدگی و هزینه بالای ماشینکاری ۵ محوره، حضور یک ناظر فنی متخصص در این پروژهها حیاتی است. ناظر فنی در مکاتیمز وظیفه دارد تا پیش از شروع ساخت، نقشهها و فایلهای CAM را بررسی کرده و از بهینه بودن مسیر حرکت ابزار اطمینان حاصل کند. این نظارت باعث میشود تا ریسک ضایعات (Scrap) به حداقل برسد و کارفرما با اطمینان خاطر از کیفیت نهایی، پروژه را به تولیدکننده بسپارد.
سؤالات متداول
آیا ماشینکاری ۵ محوره همیشه بهترین گزینه است؟
خیر، برای قطعات ساده و تخت، استفاده از ماشینکاری ۳ محوره به دلیل هزینه کمتر و سرعت بالاتر، منطقیتر است.
تفاوت ماشینکاری ۵ محوره با ۳+۲ چیست؟
در ۳+۲، دو محور چرخشی فقط برای تغییر زاویه قطعه و ثابت ماندن در آن وضعیت استفاده میشوند، اما در ۵ محوره همزمان، هر ۵ محور در حین برش حرکت میکنند.
چگونه میتوانم مطمئن شوم تولیدکننده توانایی اجرای ۵ محوره را دارد؟
در مکاتیمز میتوانید نمونهکارهای متخصصان را بررسی کرده و با استفاده از سیستم صندوق امانی، از کیفیت خروجی پیش از تسویه نهایی اطمینان حاصل کنید.
هزینه ماشینکاری ۵ محوره چقدر است؟
هزینه به عوامل متعددی مانند جنس قطعه، پیچیدگی هندسی، زمان ماشینکاری و دقت مورد نیاز بستگی دارد و نمیتوان عدد ثابتی برای آن تعیین کرد.
