مقدمه

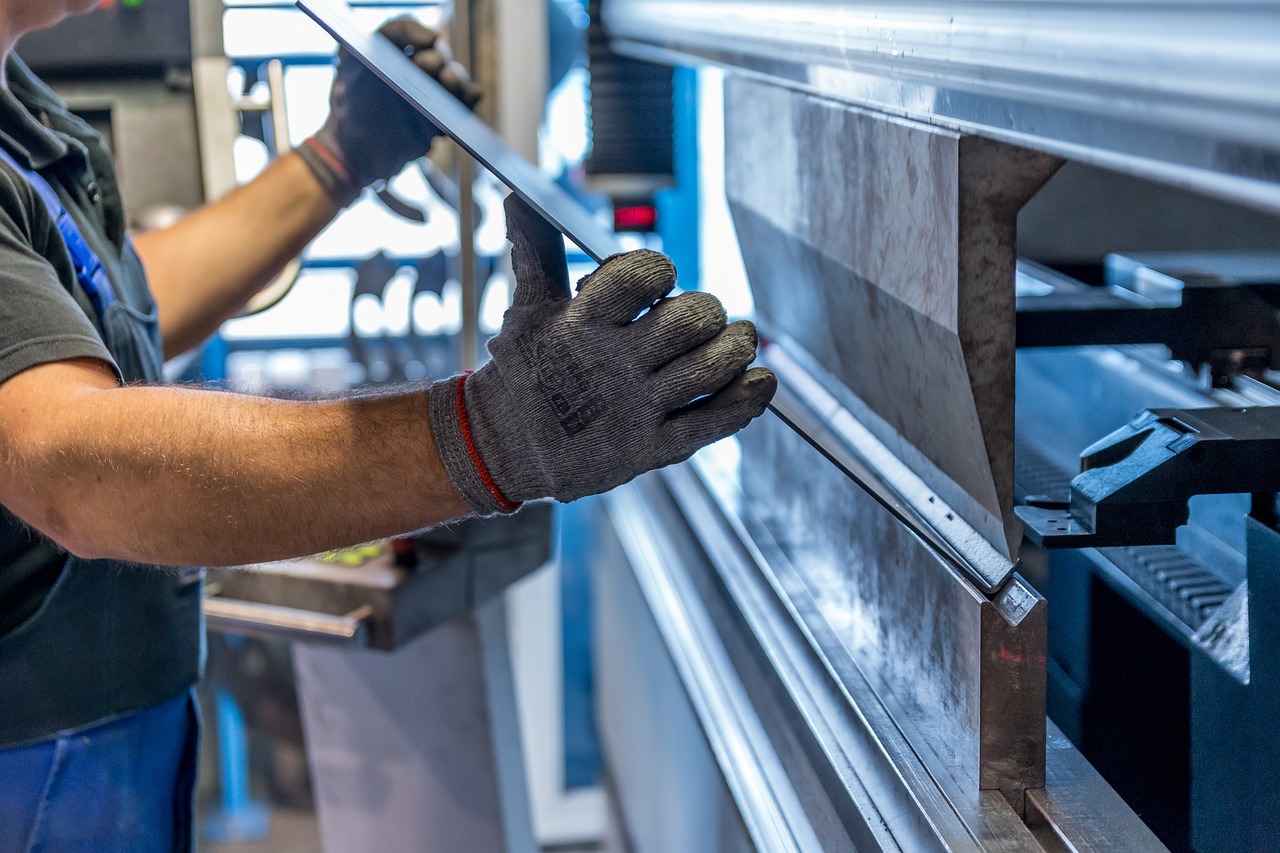

خمکاری یکی از متداولترین فرایندهای شکلدهی در صنعت ورقکاری است که در عین سادگی ظاهری، چالشهای مهندسی متعددی را به همراه دارد. بسیاری از قطعات صنعتی به دلیل عدم رعایت اصول طراحی در مرحلهی مهندسی، در حین فرایند خمکاری دچار ترکخوردگی، پارگی یا تغییر شکلهای ناخواسته میشوند. برای کارفرمایان، این به معنای اتلاف مواد اولیه و زمان است و برای طراحان، چالشی در مسیر تولید بهینه.
در این مقاله به بررسی اصول فنی طراحی برای خمکاری ورق فلزی میپردازیم تا با رعایت استانداردهای مهندسی، قطعاتی با کیفیت بالا و بدون شکست تولید کنید. در مکاتیمز، ما معتقدیم که پیوند میان طراحی دقیق و اجرای صحیح، کلید موفقیت در پروژههای صنعتی است.
اهمیت شعاع خم داخلی در طراحی
یکی از حیاتیترین پارامترها در طراحی ورق، شعاع خم داخلی (Inside Bend Radius) است. اگر شعاع خم بیش از حد کوچک باشد، تنشهای کششی در لایهی بیرونی ورق از حد تحمل ماده فراتر رفته و منجر به ایجاد ترکهای ریز یا شکست کامل میشود. قانون کلی این است که شعاع خم نباید از ضخامت ورق کمتر باشد. برای متریالهای ترد یا ضخامتهای بالا، این نسبت باید افزایش یابد تا از تمرکز تنش جلوگیری شود.
تاثیر شعاع خم بر کیفیت قطعه
| پارامتر | شعاع خم استاندارد | شعاع خم بحرانی |
|---|---|---|
| احتمال ترک | بسیار کم | بسیار بالا |
| دقت ابعادی | بالا | متغیر و غیرقابل پیشبینی |
| طول عمر قالب | بهینه | کاهش به دلیل فشار زیاد |
جهتگیری الیاف ورق (Grain Direction)
ورقهای فلزی نورد شده دارای جهتگیری الیاف یا همان بافت ساختاری هستند. خم کردن ورق در راستای موازی با الیاف، احتمال شکست را به شدت افزایش میدهد. بهترین حالت این است که خط خم به صورت عمود بر جهت الیاف ورق طراحی شود. طراحان حرفهای در مکاتیمز همواره در نقشههای فنی خود، جهتگیری بهینه ورق را برای تولیدکنندگان مشخص میکنند تا از بروز ضایعات در کارگاه جلوگیری شود.
نقش ناظر فنی در تضمین کیفیت ساخت
گاهی اوقات طراحی روی کاغذ بینقص است، اما در مرحله اجرا به دلیل تفاوت در خواص مکانیکی ورقهای موجود در بازار، شکست رخ میدهد. در اینجا نقش ناظر فنی برجسته میشود. ناظران مکاتیمز با بررسی نقشهها و تطبیق آنها با توانمندیهای کارگاه، از بروز خطاهای احتمالی پیش از شروع تولید انبوه جلوگیری میکنند. استفاده از خدمات نظارت فنی، ریسکهای مالی پروژه را به حداقل میرساند.
چکلیست طراحی برای خمکاری موفق
- بررسی نسبت شعاع خم به ضخامت ورق (حداقل ۱:۱).
- تعیین جهت الیاف ورق در نقشه فنی.
- لحاظ کردن تلرانسهای ابعادی پس از بازگشت فنری (Springback).
- اطمینان از فاصله کافی سوراخها و برشها از خط خم برای جلوگیری از تغییر شکل.
سؤالات متداول
چرا قطعه من بعد از خمکاری دچار ترکخوردگی میشود؟
معمولاً به دلیل کوچک بودن شعاع خم نسبت به ضخامت ورق یا خمکاری در جهت موازی با الیاف ورق است.
پدیده بازگشت فنری چیست و چگونه در طراحی لحاظ میشود؟
بازگشت فنری تمایل فلز به بازگشت به حالت اولیه پس از برداشتن فشار است که باید با بیشخمکاری (Over-bending) در طراحی قالب جبران شود.
آیا میتوانم از ناظران مکاتیمز برای بررسی طرحهایم کمک بگیرم؟
بله، شما میتوانید با ثبت پروژه در مکاتیمز، از تخصص ناظران فنی برای بازبینی و تایید ساختپذیری طرحهای خود بهرهمند شوید.
آیا نوع متریال در انتخاب شعاع خم تاثیر دارد؟
بله، فلزات با شکلپذیری کمتر (مانند برخی آلیاژهای آلومینیوم سخت) به شعاع خم بزرگتری نسبت به فولادهای نرم نیاز دارند.
